1. 技術の定義と概要

本技術は、既知の基線長(デバイス間隔)から射出される2つ以上の指向性ビーム(レーザー光、または指向性音波)の放射角度を制御して空間上に物理的な交点を形成し、その交点までの「距離」および「三次元座標」を正弦定理に基づき高速算出するハードウェア特許技術(特許第7734818号等のポートフォリオ、および特許査定済み・登録手続中 / 特願2024-223919)です。

従来の三次元センシングでは、LiDARやToFカメラは光の飛行時間(Time-of-Flight)を利用し、ステレオカメラは左右画像の視差(三角測量)を利用して距離を推定します。これらは、対象物の表面材質(黒体、透明体、鏡面反射等)や、極端な太陽光外乱によって測定精度が大きく左右される構造的課題を抱えていました。

これに対し、PhysicalLineの「幾何学交点定位技術(Sinus Geometry Engine)」は、距離算出そのものは対象物の反射率に依存しない幾何学演算を採用しています。自らがアクティブに空間へ形成した交点の放射角データから距離を導き出すため、反射特性に依存しないロバストなセンシングが可能です。算出された座標データは、世界標準の「ワールド座標系」および個別アプリ専用の「ローカル座標系」へ即座にマッピングされ、空間OS(Spatial OS)における空間アンカー(第4層)の物理的基準を形成します。

2. 手動および自動による交点形成アルゴリズム

本特許デバイスは、用途および運用コンテキストに応じて、手動(マニュアル)および自動(動的サーボ追従)の2つのアプローチで対象点に交点を形成させることが可能です。

① 手動モード(静的アライメント)

オペレーターが物理コントローラーやAPIを介して、各ビームのアジマス(水平角)およびエレベーション(仰角)を個別に操作し、現実空間の特定の物理境界やマーカーに交点を手動で合わせるモード。部屋や工場の初期境界定義、静的な基準座標軸(原点)の定義に適しています。

② 自動モード(動的サーボトラッキング)

外部センサーや空間デジタルツインからの偏差信号をフィードバックプロセスに組み込み、ガルバノミラーまたはMEMSミラーを高速駆動して各ビームの放射角(α、β)を動的に制御するモード。移動するターゲットに対してリアルタイムに幾何学的交点を維持・追随させます。

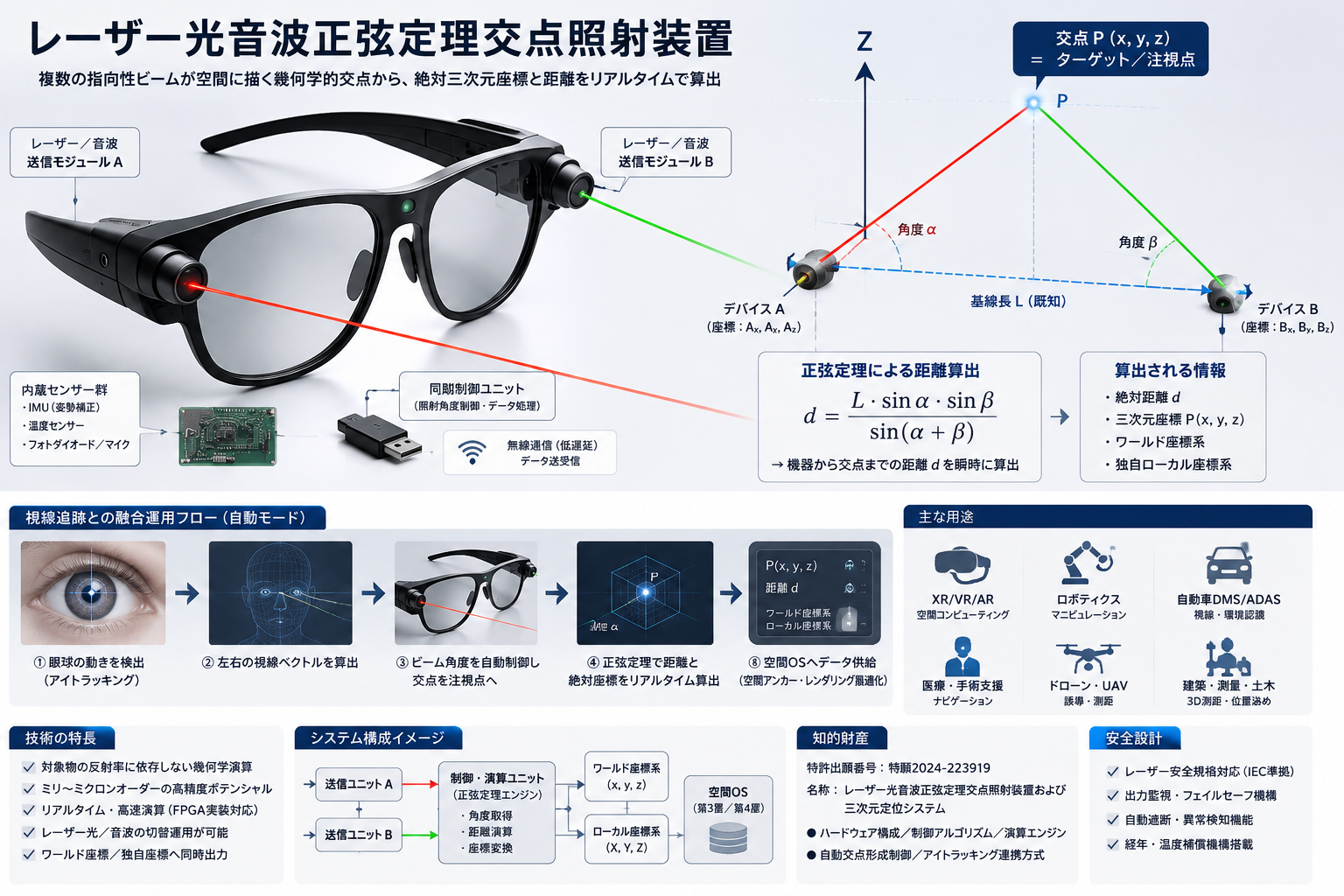

【図1】指向性ビームによる空間交点形成の概念 [交点 P (x, y, z)] ← ターゲット / 注視点 ╱ ╲ ╱ ╲ ビームA ╱ ╲ ビームB ╱ 角度α 角度β ╲ ╱ ╲ ┌───────┴────────┐ ┌────────┴───────┐ │ 照射デバイス A │<─── L ───>│ 照射デバイス B │ └────────────────┘基線長(既知)└────────────────┘

3. 本技術の代表的な応用例:視線追跡技術との融合

本ハードウェア技術が有する拡張性のうち、極めて親和性の高い応用例が、PhysicalLineの「眼球回転中心の逆算補正アイトラッキング」との密結合です。

ユーザーが3次元空間内の特定の物体や空間上の1点に視線を固定した際、アイトラッキングモジュールが左右の眼球運動から高精度な視線ベクトルを抽出します。このベクトル情報を本機の自動ビームサーボへと同期させることで、デバイスはユーザーが見つめているまさにそのピンポイント(注視点)に、レーザーまたは音波の交点を動的に合致させます。

この融合により、従来の2次元平面ディスプレイ向けの視線検知では不可能であった、「ユーザーが今、何メートルの奥行きにある、どの空間絶対座標(x, y, z)を見つめているか」を、数理幾何学モデルに基づいてリアルタイムに高精度な推定および割り出しを行うことが可能となります。

【図2】視線追跡(Eye Tracking)連携による注視点絶対座標特定システム 左右の眼球運動 ──> [眼球回転中心 逆算アルゴリズム] ──> 視線ベクトルの同定 │ ▼ [絶対座標 (x, y, z) 出力] <── [空間OSカーネル] <── [自動交点形成サーボループ]

4. 三次元座標変換(XYZ変換)の数理モデル

Sinus Geometry Engineは、基線長 𝐿 、および左右の照射器の制御角(水平角 𝛼 , 𝛽 、仰角 𝜃 )を入力値として、交点 𝑃 の三次元ローカル座標 ( 𝑥 , 𝑦 , 𝑧 ) を以下の幾何学変換式によって超高速に算出します。この処理はハードウェア直結の演算コアで実行されるため、実質的な計算遅延を極限まで排除しています。

【正弦定理および座標変換公式】

基準距離(平面投影距離): 𝑑 = 𝐿 ⋅ sin ⁡ ( 𝛼 ) ⋅ sin ⁡ ( 𝛽 ) sin ⁡ ( 𝛼 + 𝛽 )

𝑥 = 𝑑 ⋅ cos ⁡ ( 𝛼 ) , 𝑦 = 𝑑 ⋅ sin ⁡ ( 𝛼 ) , 𝑧 = 𝑑 ⋅ tan ⁡ ( 𝜃 )

※ ここで算出されたローカル座標 ( 𝑥 , 𝑦 , 𝑧 ) は、空間OS内のホモジニアス変換行列(4×4同次変換行列)を介して、IMUや外部カメラが保持するワールド座標系(World Coordinate)、さらにはデジタルツイン上の共通基準である空間アンカー(Spatial Anchor)へとロスレスに統合されます。

5. 産業別アプリケーション展開(Applications)

本技術は独立した単一の測定コンポーネントではなく、多様な産業セクターにおける「位置・距離リソース」の共通ハブとして機能します。

■ XR / 空間コンピューティング

スマートグラスやHMDに組み込むことで、極小のバッファ領域で動作する中心窩レンダリング(フォビエイテッド)を可能にし、描画エンジンのリソースを最適化します。

■ ロボティクス / AGV・AMR

自律移動ロボットや無人搬送車(AGV)が、周囲の障害物や目的地の絶対座標を数理的に固定・認識し、デッドレコニング(自律航法)の蓄積誤差をリセットする基準標識として機能します。

■ 自動車 (DMS安全制御)

ドライバーの視線ベクトルと車載デバイスの交点形成により、インパネやフロントガラス(HUD)の「どのオブジェクトを注視しているか」を外乱光に影響されずに判定します。

■ 医療用診断支援 / ファクトリー

手術顕微鏡や非接触医療測定デバイスでのミリ単位の焦点アライメント、スマートファクトリーにおけるハイスピードなピッキング空間の座標同期に適用可能です。

6. 安全設計と国際規格(Safety & Fail-Safe)

空間へのレーザー光線線放射および高周波音波を利用するハードウェアとして、PhysicalLineはBtoBの実装フェーズを想定した厳格な防護・安全機構(セーフティレイヤ)を独自に設計・組み込んでいます。

・IECレーザー安全規格への準拠設計

人間の眼球や皮膚への直接曝露を考慮し、国際電気標準会議(IEC 60825-1)およびJIS C 6802の「クラス1(いかなる合理的条件でも安全なレーザー)」または「クラス2」の出力閾値を厳格に下回る低出力設計・ビームエクスパンダーを標準搭載しています。

・ハイスピード自動遮断回路(Auto-Shutdown)

自動追従モードの稼働中、万が一反射デバイスやアクチュエーター(ガルバノ/MEMSミラー)の固着・異常回転・過電流を検出した場合、ハードウェア割り込み信号(NMI)が動作し、1ミリ秒以内に光源への給電を物理的に遮断します。

・出力監視および冗長安全アーキテクチャ

照射口の直前にビームスプリッターと独立したフォトダイオードによるフィードバックモニタリング回路を配置。規定値を超える出力を常時監視する、デュアルチャネルの冗長安全システム(Fail-Safe)を採用しています。

7. 技術成熟度ステータス(TRL)

研究機関およびライセンス提携先向けに、本ハードウェアおよび関連計算エンジンの現在の開発成熟度を公開しています。

サブシステム / モジュール 数理モデル シミュレーション 実機PoC検証 組み込みターゲット
2軸アクチュエーター制御部 確立済 検証済 プロトタイプ稼働 MCU / 各種ドライバ
正弦定理座標変換エンジン 確立済 10万回検証済 FPGA実装完了 FPGA / ASIC(ロードマップ)
視線追跡(注視点)融合ループ 基本設計済 エミュレート済 共同実験フェーズ SoC / 空間OSカーネル結合
【本技術資料における数値・精度に関するステートメント】
当幾何学交点エンジンに関する基本設計およびシミュレーション(N=100,000モンテカルロ試行)において、標準条件(基線長90mm、想定視距離500mm、アクチュエーター角度誤差補正残差0.1mrad、温度補償残差5μm)における幾何学的合成誤差は「平均RMS誤差0.0292°〜0.0293°」の高い精度ポテンシャルを試算しています。
実機への組み込みや、異なる光学系、音波素子を採用する場合、アクチュエーターの応答速度、経年変化、熱膨張、および視線追跡側のサンプリングレートによって実際の追従精度および座標算出時間は変動するため、これらは将来の製品性能を保証するものではなく、知財取引における「理論的技術ポテンシャル」の提示を目的としています。

9. PhysicalLine テクノロジースタックの垂直統合

本技術は単独の距離測定装置ではなく、PhysicalLine Spatial OSを支える幾何学演算基盤として設計されています。 物理的な知覚(Laser / Eye Tracking)を出発点とし、空間OSを介してデジタルツイン、さらには実世界で稼働する自律AI(Physical AI)や次世代ヒューマノイドロボットの空間認識核へとシームレスに垂直統合される、強固なロードマップの一部を構成しています。

【図3】ハードウェア基盤からPhysical AIにいたる知財・技術の連鎖 [Laser/Sonic Hardware (幾何学交点定位)] ── 本ページ特許技術:ミリ単位の絶対座標確定 ▼ [Spatial Anchor (空間アンカー層)] ────── 空間OS 第4層:異種デバイス間の座標共有 ▼ [PhysicalLine Spatial OS] ──────────────── 空間OS カーネル:7レイヤ・マルチコンテキスト制御 ▼ [Physical AI / Digital Twin] ──────────── リアルタイム同期された空間AI・推論プロセス ▼ [Humanoid / Autonomous Systems] ───────── 次世代自律駆動体・ロボティクスへの実世界展開
